微機化酸濃自動分析儀  型號：TDY-WDD-III

一、概述
TDY-WDD-III型微機化酸濃自動分析儀，是在總結電磁式硫酸濃度測量?jī)x表和現場應用基礎上開發的新型換代產品。其特點是：
1、儀表傳感器一次熱壓成形，結構簡單、性能可靠。對酸濃測量部分，由于傳感器封裝在不受測量介質腐蝕的氟材料罩中，因此，壽命長、維護量小。
2、現場安裝的檢測器各部件，結構緊湊、體積小、安裝方便。
3、儀表溫度補償范圍寬、互換性強、便于部件的維修和更換。
4、采用電流信號傳送和光電隔離技術，儀表抗干擾性強。
5、采用具有較強數據和邏輯處理能力的MCS—51系列單片機構成智能化儀表，通過軟件實現儀表大部分功能?？赏瑫r(shí)數字顯示儀表的不同工作狀態和測量值，便于操作和故障判斷。
本儀表適用于化工、冶金、印染、氯堿、石油、造紙等行業中的酸、堿濃度的連續測量，并可和調節單元、計算機控制系統相結合實現對被測介質的濃度自動控制。
二、主要技術參數及使用條件



1、硫酸測量范圍： 3～15%、 5～20%、60～70%、70～80%、94～100%、96～99%、103.5～106.5%；
2、被測介質溫度：0～100℃；
3、測量精度：5級；
4、儀表穩定性：24小時輸出飄移≤±2%；
5、重現性：≤±1%；
6、負載電阻：0～1.0KΩ(0～10mA) 0～500Ω(4～20 mA)；
7、輸出信號：0～10mA或4～20mA D.C；
8、工作環境濕度：≤85%；
9、報警功能：壹組觸點輸出。觸頭容量：24V、2A；
10、電源電壓：AC 220V±10%，50Hz。

三、儀表的結構及作用
儀表由檢測器和信號處理器二部分組成
（一）檢測器
檢測器分為流通式檢測器和沉入式檢測器兩種。
1、流通式檢測器
流通式檢測器由磁頭、變送器、測量槽三部分組成⑴ 磁頭
采用高磁體構成的環形激勵線圈T1和檢測線圈T2通過氟塑料耐酸材料熱壓封裝而
成。磁頭安裝于測量槽內，當測量槽內浸滿被測溶液硫酸時，通過電磁感應原理，磁頭輸出一個和硫酸濃度及溫度對應的電導信號；與此同時，磁頭還輸出和被測硫酸溫度對應的溫度電流信號。
⑵測量槽
測量槽為流通式結構。主要為取樣酸提供一個流通途徑供磁頭傳感器進行測量，考
慮到防腐性，采用鑄鐵材質用于酸溫低于100℃的濃硫酸測量或鋼內襯聚丙烯工程塑料用于酸溫低于100℃的稀酸測量。測量槽的外形和法蘭接口尺寸參見圖3。
⑶變送器
變送器由帶法蘭的鋁質防護罩及線路板組成是檢測器的電路部分，其電路由NE555提供10KHz方波振蕩信號，經二級有源濾波后輸出10KHz的正弦波信號，為勵磁線圈提供激勵電壓。同時輸出的正弦波信號。

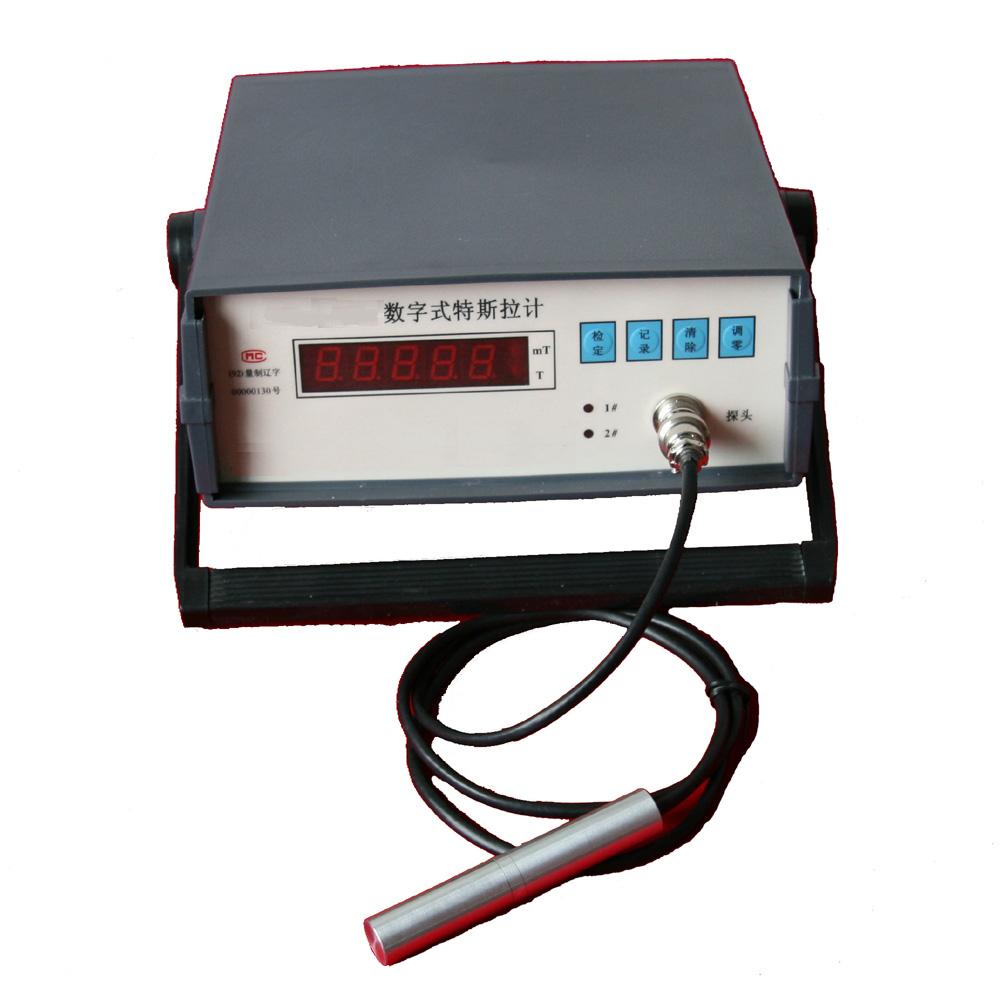

產品名稱：數字特斯拉計 高斯計 產品型號：SHT－Ⅱ

數字特斯拉計 高斯計 型號：SHT－Ⅱ

技術參數
 ⑴、測磁范圍：0～2T
⑵、精 確 度：±0.5％FS
⑶、量    限：*量限：0～200 mT
                   第二量限：0.2～2 T
⑷、分 辨 率：0～200mT量限：0.01 mT
                     0.2～2T量限：0.0001T
⑸、采樣速度：3～5次/秒
⑹、顯示方式：4位半LED
⑺、量限切換：自動
⑻、探頭尺寸：1.5×3.0×20＋Φ15×75 mm（普通）
⑼、使用溫度：5～40℃
⑽、供電電源：220V／50Hz±10% AC
⑾、體    積：230×80×220 mm

產品名稱：黑白透明度盤 水質透明度儀 產品型號：KL-20

 黑白透明度盤 水質透明度儀型號：TMD-JJ

名稱：黑白透明度盤
型號：TMD-JJ 螺扣平底錘
介紹：透明度盤是一種測定水質透明度的簡單方法，透明度是用薩氏盤(黑白間隔的盤)測定水深來間接表示光透入水面的深淺程度。其大小取決于水的渾濁度(指水中混有各種浮游生物和懸浮物所造成的渾濁程度)和色度(懸浮生物和溶解有機物造成的顏色)。在使用時將透明度盤下沉到剛好看不清的深度，稱為透明度盤深度，以此來標定水質透明度。

技術參數：
規格：黑白相間
盤體：一體盤
配重：螺扣不銹鋼配重
材料：進口高分子材料
配置：
一體盤               1張
螺扣配重墜     1套
3米卷尺      1個
掛勾                1個

選配建議：可選配更長的尺帶，電議咨詢。

優點：
1、一體盤比粘貼盤更耐用
2、快接尺帶直接讀數更方便準確，適合大部份用戶使用，特別是養殖業用戶
3、螺扣平底配重，比尖錘更安全耐用，防止使用過程摔下插傷使用者
4、圓環螺絲足夠長，更能鎖緊不脫落

保養：實驗完畢，請用清水沖洗干凈后擦干水跡，放至干燥處。
